一、引言
在現代制造業中,電鍍工藝、電鑄工藝和蝕刻工藝是三種核心技術,分別對應表面處理、精密復制和材料去除三大領域。盡管三者均基于電化學或化學原理,但其工藝目標、應用場景和操作流程差異顯著。本文通過對比三者原理、流程及典型應用,解析其技術特性與互補關系。
二、工藝原理的核心差異
電鍍工藝與電鑄工藝的共性及區分
電鍍工藝和電鑄工藝均依賴金屬離子的電解沉積原理(陽極溶解→陰極沉積),但核心目標截然不同:
電鍍工藝側重于在基材表面形成微米級薄層(通常5-50μm),以提升防護性(如鍍鋅防銹)或裝飾性(如鍍金首飾)。其鍍層需與基體緊密結合,且無需脫模。
電鑄工藝旨在通過毫米級沉積(0.02-1.5mm)制造獨立金屬制品,例如標牌、精密模具或金包銀首飾。工藝完成后需將沉積層與原模分離,形成自支撐結構。
蝕刻工藝的減材本質
蝕刻工藝通過化學腐蝕或物理沖擊去除材料,屬于減材制造。例如濕法蝕刻使用強酸選擇性溶解未受保護的金屬區域,形成微孔或圖案,廣泛用于PCB電路和半導體晶圓加工。其核心在于掩膜設計與腐蝕深度控制,與電鍍、電鑄的增材特性形成互補。
三、工藝流程的詳細對比
電鍍工藝的標準化流程
電鍍工藝分為三個階段:
前處理:基體清洗(除油、酸洗)→活化表面增強附著力;
電鍍沉積:調整電流密度(通常1-10 A/dm2)和時間,沉積目標金屬(如鍍鎳、鍍金);
后處理:拋光或鈍化處理以提高耐磨性。
典型案例:電鍍金首飾通過電金水在銀坯表面沉積納米級金層,成本低但易脫色;電鍍硬鉻則用于機械零件表面強化。
電鑄工藝的復雜性與精度控制
電鑄工藝涉及更多定制化步驟:
原模制備:采用導電材料(如石墨)或非導電材料涂覆導電層;
電鑄沉積:采用低電流密度(0.5-5 A/dm2)以降低內應力,沉積時間可達數十小時;
脫模與精加工:機械分離沉積層并填充樹脂加固,形成立體標牌或精密噴嘴。
技術優勢:電鑄可復刻原模的微米級細節,如唱片壓模的螺旋紋路或醫療器械的復雜腔體。
蝕刻工藝的精細化操作
蝕刻工藝需嚴格控制環境與參數:

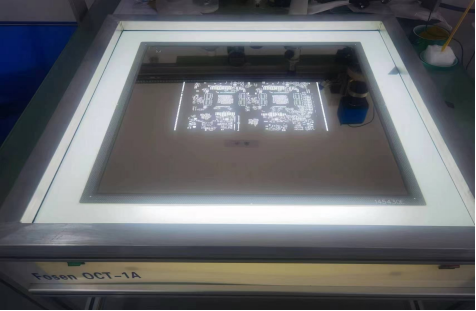

掩膜制備:通過光刻技術在金屬表面形成耐腐蝕圖案;
化學腐蝕:使用鹽酸、硝酸等蝕刻液溶解未保護區域(深度0.05-0.5mm);
去膜與清洗:去除殘留掩膜并檢查邊緣銳度。
應用創新:干法蝕刻(如等離子體刻蝕)在半導體領域?qū)崿F(xiàn)納米級精度,避免濕法工藝的橫向鉆蝕問題。
四、典型應用場景分析
電鍍工藝的廣泛適用性
裝飾領域:首飾鍍金、衛浴五金鍍鉻;
工業防護:汽車零部件鍍鋅、電子接插件鍍鎳。
電鑄工藝的不可替代性
精密模具:光學透鏡模仁、微流控芯片母模;
三維結構件:電鑄標牌(厚度0.1-1mm)、航空航天輕量化零件。
蝕刻工藝的高精度需求
電子產業:PCB電路板微孔蝕刻、柔性電路加工;
醫療器械:手術器械標識、血管支架鏤空結構。
五、技術挑戰與工藝優化
電鍍工藝的環保升級
傳統電鍍工藝面臨六價鉻污染問題,綠色替代技術如三價鉻電鍍和脈沖電鍍逐漸普及,兼顧性能與環保。
電鑄工藝的缺陷控制
電鑄層易因內應力導致翹曲,需優化電解液配方(如添加糖精鈉作為應力消除劑)并采用脈沖電流改善沉積均勻性。
蝕刻工藝的精度極限突破
在半導體領域,原子層刻蝕(ALE)技術通過循環反應實現亞納米級去除,支撐5nm以下芯片制程。
電鍍工藝、電鑄工藝和蝕刻工藝分別代表了表面工程、精密成形和微納加工的技術前沿。三者在原理上的差異催生了互補性應用:電鍍提升基材功能,電鑄復刻復雜結構,蝕刻實現精密去除。隨著制造業向高精度、綠色化發展,三者的工藝融合(如電鑄+蝕刻復合加工)將進一步拓展其在高端制造中的潛力。
