在醫療霧化、電子煙及工業噴涂領域，精密電鑄微孔霧化片因其極高的孔徑一致性（誤差≤±0.5μm）和超長使用壽命（≥10^8次振蕩），成為高端霧化設備的核心組件。其制造涉及微米級孔陣列結構的精確控制，對電鑄微孔霧化片的工藝提出了苛刻要求。將深入解析精密電鑄霧化片的設計原理、制造流程及質量優化策略，展現其在現代精密制造中的獨特價值。
一、精密電鑄微孔霧化片的工藝原理
精密電鑄微孔霧化片的制造以金屬電沉積技術為基礎，通過LIGA（光刻、電鑄、注塑）工藝實現超精密結構的復刻。其核心技術在于借助光刻膠模板的圖形化引導，在特定基材上逐層沉積金屬，最終形成均勻度達98%的微孔陣列。

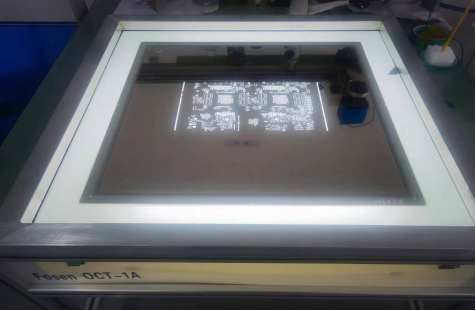

光刻掩模制備
在厚度10-50μm的不銹鋼或鎳基板上旋涂SU-8光刻膠，采用電子束直寫或步進式曝光機進行微孔圖案轉印。以10000DPI高分辨曝光設備為例，可制備直徑3-10μm、間距15-50μm的六邊形密集孔陣，實現每平方毫米500-3000孔的工業級精度。
電鑄成型過程
將帶孔結構的光刻膠模板作為陰極，浸入氨基磺酸鎳電解液（濃度300-400g/L，溫度50±1℃），施加脈沖電流（頻率500Hz，占空比30%）。通過反向脈沖工藝調控沉積層應力，可在8-12小時內完成厚度20-50μm的鎳基金屬層生長，孔壁錐度嚴格控制在±1°以內。
脫模與后處理
堿性溶液（pH≥12）浸泡溶解光刻膠模板，采用低壓水射流（0.5-1MPa）剝離霧化片基體。后續通過電化學拋光（電壓3V，電解液溫度40℃）將表面粗糙度（Ra）降至0.1μm以下，確保震動膜片在20-120kHz高頻振蕩下的抗疲勞性能。
二、電鑄微孔霧化片的性能優化
電鑄微孔霧化片的霧化效率與孔徑尺寸的平方呈正比，但需平衡耐腐蝕性與結構強度。實際生產中對材料選擇和工藝參數進行多維優化：
合金組分創新
鎳鈷合金（Ni:Co=9:1）的引入使霧化片硬度提升至HV500（純鎳為HV200），在100萬次振蕩測試中孔結構形變量≤0.3μm。添加0.5%磷元素可降低晶粒尺寸至50nm級，耐酸腐蝕性提升5倍，適配醫療霧化器的強酸霧化場景。
脈沖參數調控
正反向脈沖比（Ton:Toff=10ms:1ms）能夠減少針孔缺陷，使孔壁致密度提升20%。德國Dumaco公司采用自適應電流密度控制（0.5-3A/dm2動態調節），成功將孔徑一致性波動從±1.2μm壓縮至±0.3μm]。
孔徑梯度設計
針對呼吸機等特殊需求，通過灰度光刻技術在單張霧化片上實現3-10μm的梯度孔徑分布?？拷吘墔^(qū)域采用大孔徑（8μm）提升單位時間霧化量，中心區域微孔（5μm）增強霧滴均勻性，使藥物遞送效率提升30%。
三、精密電鑄霧化片的應用拓展
作為高性能換能器件的代表，精密電鑄霧化片正從傳統醫療領域向更多新興場景滲透：
醫用霧化革命
高頻壓電式霧化片（120kHz）結合微孔陣列，可將藥液粒徑穩定在2-5μm（肺部沉積率＞70%）。邁瑞醫療的V60呼吸機模組采用鈦合金基精密電鑄霧化片，耐高溫蒸汽滅菌達500次，使用壽命超3年。
電子煙性能升級
陶瓷基底與微孔鎳膜的復合結構，使加熱溫度均勻性（±1.5℃）較傳統方案提升4倍。悅刻公司通過優化電鑄微孔霧化片的孔隙率（38%→45%），使煙油滲透速度提高30%，實現0.3秒瞬態霧化響應。
工業精密噴涂
在OLED屏顯制造中，配備12800孔的精密電鑄霧化片可實現5pL級墨滴控制，噴涂定位精度達±3μm。京東方B12產線應用該技術后，有機膜厚不均勻性由5%降至1.5%，良品率提升8%。
四、質量控制的六西格瑪管理
針對精密電鑄霧化片的復雜工藝特性，全球頭部企業構建了全流程的質量監控體系：
原料溯源系統
電解液中鎳離子濃度實時監測系統（精度±0.5g/L）搭配ICP-OES光譜分析，確保雜質元素（Fe、Cr）含量≤5ppm。日本TOWA公司建立鎳球原料的批次追溯系統，誤差聯動響應時間＜15秒。
在線檢測技術
激光共聚焦顯微鏡（1000×）與AI圖像識別結合，可在電鑄過程中自動識別孔道堵塞、裂縫等缺陷。新松智能產線集成120幀/秒的高速攝像系統，實現每片霧化片100%全檢，缺陷逃逸率＜0.01%。
壽命加速驗證
自主研發的霧化片耐久性測試平臺，通過多軸振動臺（頻率5-200kHz）與溫濕度交變（-40℃~85℃）模擬，將10年等效老化實驗壓縮至72小時。實驗結果與現場數據相關性達R2=0.98，極大縮短產品驗證周期。
五、技術瓶頸與未來趨勢
盡管電鑄微孔霧化片已取得顯著進展，仍面臨三項關鍵挑戰：
百納米級孔徑加工受限（當前極限孔徑1μm）；
超薄基材（≤10μm）的變形控制難題；
多材質復合結構的界面結合力優化。
行業技術突破正沿三個方向推進：
雙光子光刻技術：將最小孔徑降至200nm，適用于mRNA疫苗納米脂質體包裹；
原子層沉積（ALD）：在孔壁生長2nm氧化鋁層，耐腐蝕性提升10倍；
拓?fù)鋬?yōu)化設計：基于流體力學仿真反向優化孔道曲率，霧化效率再提升15%。
從醫用霧化到芯片制造，精密電鑄微孔霧化片的演進史印證了微觀結構控制對宏觀性能的決定性作用。未來，隨著電鑄工藝向原子級精度邁進，電鑄微孔霧化片必將在精準醫療、新型顯示等領域書寫更重要的篇章。而精密電鑄霧化片的量產成本突破（當前￥8-15元/片降至￥3元級），將推動萬億級霧化經濟加速到來。
