作為長三角地區高端制造的重要節點，上海在五金蝕刻加工領域形成了"研發-生產-檢測"全鏈條服務體系。本文將系統解析上海五金蝕刻加工的核心技術路徑、產業特征及發展趨勢。
一、上海五金蝕刻加工的標準化流程
上海五金蝕刻加工的流程優化體現在四個精密化控制環節：
1. 基材預處理
選用304/316L不銹鋼、H65銅合金等材質，厚度范圍0.03-5.0mm。上海五金蝕刻加工廠普遍配備四聯清洗機組：
堿性電解脫脂（濃度8%±0.5%，溫度60℃）
酸洗活化（20%硝酸溶液，PH值1.5）
三級逆流漂洗（電導率≤20μS/cm）
熱風干燥（風速12m/s）
該工藝可將表面殘油量控制在5mg/m2以下，滿足ISO 8501-1清潔度標準。
2. 高精度圖形轉移
上海五金蝕刻加工廠家采用第三代激光直寫LDI技術：
在萬級潔凈車間直接燒蝕光刻膠，線寬控制達±1μm
應用256級灰度曝光系統，實現0.01-0.5mm梯度蝕刻深度調節
配備CCD自動對位系統，圖形套刻誤差≤2μm
該技術已成功應用于芯片散熱模組（500孔/cm2微結構）等精密器件加工。

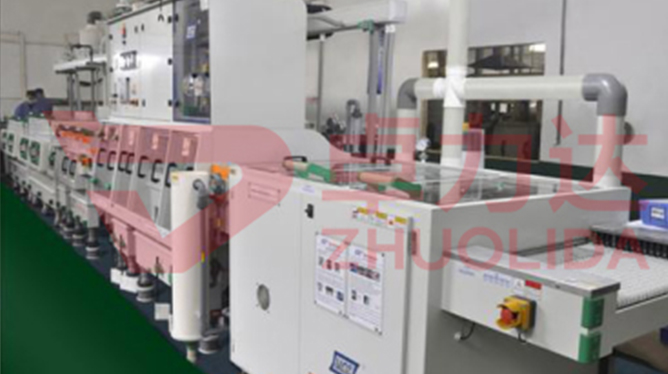

3. 閉環蝕刻控制
引入智能監測系統提升工藝穩定性：
蝕刻液濃度自動補償裝置（Fe3+濃度波動≤0.5mol/L）
溫度PID控制模塊（40±0.5℃恒溫）
在線PH檢測儀（波動范圍≤±0.1）
上海頭部五金蝕刻加工廠借此將側蝕率降低至3%以下，切口錐度角可精確到80±1°。
4. 表面優化與檢測
執行多級后處理：
電解拋光（電流密度12A/dm2，Ra≤0.08μm）
鈍化處理（三價鉻含量≥80%）
三維形貌掃描（最小分辨率0.5μm）
上海五金蝕刻加工廠通過配備共聚焦顯微鏡，實現亞微米級粗糙度檢測與微裂紋識別。
二、上海五金蝕刻加工廠的技術優勢
1. 研發創新實力
上海企業年研發投入強度達4.5%，重點突破：
超薄材蝕刻技術（0.03mm不銹鋼變形量≤0.1mm/m2）
復合工藝（蝕刻+激光焊接集成合格率98%）
環保型蝕刻液（COD值降低70%，重金屬零排放）
2. 設備智能化水平
建立數字孿生系統實現：
虛擬工藝調試（開發周期縮短60%）
設備預測性維護（故障率下降40%）
部分上海五金蝕刻加工廠家引入六軸機器人實現全自動上下料，日處理板材量達3000㎡。
3. 質量管控體系
執行三級檢測標準：
在線SPC過程控制（CPK≥1.33）
成品100%AOI視覺檢測（缺陷識別率99.9%）
第三方CNAS實驗室驗證（鹽霧測試≥720h）
該體系使航空航天精密件的批次合格率提升至99.3%。
三、行業應用與發展趨勢
上海五金蝕刻加工服務已形成六大應用矩陣：
半導體設備：晶圓夾持器微流道加工（精度±0.005mm）
新能源：氫燃料電池雙極板蝕刻（接觸電阻≤5mΩ·cm2）
生物醫療：人工關節多孔結構加工（孔隙率50±3%）
精密光學：光柵刻蝕（600線/mm精度）
汽車工業：自動駕駛傳感器精密蝕刻（耐溫-40-150℃）
工業設計：建筑金屬幕墻定制化鏤空加工
行業呈現三大升級方向：
微型化技術：開發0.005mm線寬蝕刻能力，適配MEMS器件需求
綠色智造：推動全廠區光伏覆蓋（減排45%）與智能微電網應用
服務延伸：從加工服務向"材料選型+模擬分析+量產交付"全案解決轉型
四、選擇上海五金蝕刻加工廠家的決策要素
建議采購方重點評估：
特種加工能力：是否具備IV級醫療器械生產備案與NADCAP航空認證
工藝數據庫：是否積累超1000種材料加工參數庫
交付可靠性：是否建立雙生產基地（產能冗余率≥30%）
環保合規性：核查排污許可證編碼與綠色工廠認定資質
通過對上海五金蝕刻加工產業集群優勢的系統化運用，可有效提升高端制造領域核心零部件
