亚洲精品无码专区久久久,香蕉久久人人爽人人爽人人片av,亚洲成av人片在线观看天堂无码,乌克兰少妇xxxx做受

1. 材料選擇與預(yù)處理

材料規(guī)格：選用304、316或316L不銹鋼薄板，厚度通常為0.01~0.5mm，具備良好的耐腐蝕性和機(jī)械性能。

表面處理：通過(guò)研磨或電解拋光去除氧化層，確保表面粗糙度（Ra）≤0.2μm，同時(shí)清洗油污和雜質(zhì)以提高蝕刻均勻性。

2. 涂覆抗蝕劑

抗蝕劑類(lèi)型：選用負(fù)性光刻膠（如SU-8）或干膜，涂層厚度控制在10-50μm。

涂覆工藝：通過(guò)噴涂或滾涂使抗蝕劑均勻覆蓋表面，避免氣泡和脫落，確保后續(xù)圖案精度。

3. 曝光與顯影

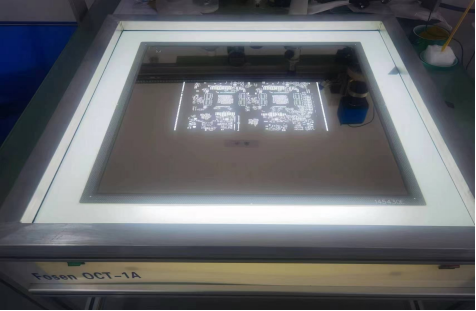

掩模設(shè)計(jì)：使用CAD軟件設(shè)計(jì)微孔圖案，分辨率可達(dá)5μm，通過(guò)光掩模板（如感光膠片）精確轉(zhuǎn)移圖案至抗蝕劑表面。

曝光參數(shù)：在365nm波長(zhǎng)UV光下進(jìn)行曝光，能量控制在100-300mJ/cm2，形成最小線寬20μm的微孔結(jié)構(gòu)。

顯影處理：采用專(zhuān)用顯影液去除未聚合抗蝕劑，顯影時(shí)間與溫度需嚴(yán)格匹配抗蝕劑類(lèi)型。

4. 蝕刻加工

化學(xué)蝕刻：常用蝕刻液包括FeCl?或HNO?/HF混合液，溫度40-60℃，蝕刻速率10-50μm/min，側(cè)蝕比控制在1:0.8以內(nèi)以保障孔壁垂直度。

電解蝕刻：可選工藝，參數(shù)為電壓3-12V、電流密度0.5-2A/cm2，實(shí)現(xiàn)±5μm精度，適用于復(fù)雜結(jié)構(gòu)。

過(guò)程控制：通過(guò)調(diào)節(jié)蝕刻液濃度、溫度和時(shí)間匹配材料厚度與孔徑需求（時(shí)間越長(zhǎng)、溫度越高則蝕刻深度越大）。

5. 后處理與質(zhì)檢

去膠清洗：使用3-5%NaOH溶液或有機(jī)溶劑去除殘余抗蝕劑，輔以超聲波清洗確保表面潔凈。

鈍化處理：采用20%硝酸鈍化液提升耐腐蝕性，強(qiáng)化表面抗氧化性能。

質(zhì)檢標(biāo)準(zhǔn)：通過(guò)顯微鏡或三坐標(biāo)測(cè)量?jī)x檢查孔徑、孔距及形狀，允許誤差≤±5μm，不合格品可返修或重新蝕刻。

技術(shù)要點(diǎn)

精度控制：需匹配高分辨率掩模（如5μm級(jí)）和精密曝光設(shè)備，同時(shí)優(yōu)化側(cè)蝕比以減少孔徑偏差。

蝕刻液管理：不同材質(zhì)匹配專(zhuān)用蝕刻液（如316L不銹鋼需調(diào)整HNO?濃度），廢液須回收處理以符合環(huán)保要求。

成本與效率：化學(xué)蝕刻適用于批量生產(chǎn)，電解蝕刻更適復(fù)雜件加工，需綜合權(quán)衡工藝選擇。

應(yīng)用領(lǐng)域

精密電子：如微流控芯片、傳感器導(dǎo)流孔等，需亞毫米級(jí)微孔結(jié)構(gòu)。

醫(yī)療器材：手術(shù)器械過(guò)濾網(wǎng)、藥物緩釋裝置等，要求高潔凈度與耐腐蝕性。

工業(yè)裝飾：蝕刻花紋面板、logo銘牌等，兼顧功能與美觀。

通過(guò)上述流程與技術(shù)優(yōu)化，不銹鋼化學(xué)蝕刻加工可高效實(shí)現(xiàn)微米級(jí)精度的復(fù)雜結(jié)構(gòu)，滿足多領(lǐng)域定制化需求。實(shí)際生產(chǎn)中建議與具備ISO認(rèn)證的廠家合作，確保工藝穩(wěn)定性與合規(guī)性。
