半導體、LED行業解決方案
發布日期：2022-03-09
| 一、現狀 |  |
半導體、LED行業研發技術的不斷提升，產品對于元器件性能、效率、小型化要求的越來越高，通常需要加工小于0.1mm壁厚的板材上做結構處理，這些要求通過卓力達公司的獨特一系列的制造技術，保證公差在微米以內。 | |
| 二、產品 | |
半導體晶片、封裝檢查用接觸器(彈簧端子)、半導體封裝用引線框架、探針卡/IC插座用測試頭及導板。 |

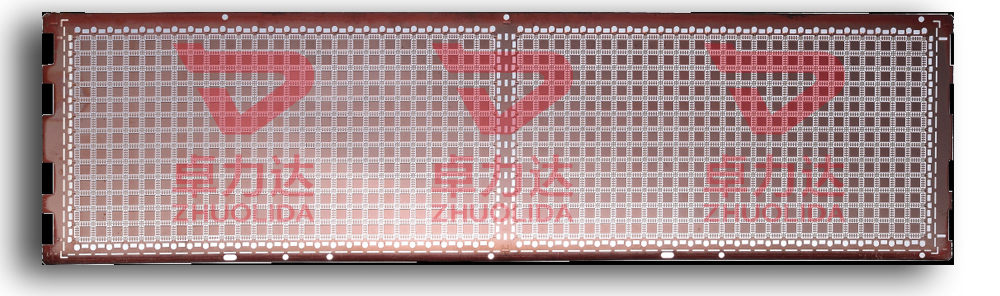

| QFN支架 / QFN Lead frame QFN封裝技術領域。 Quad flat no-lead package technology industry |
 |

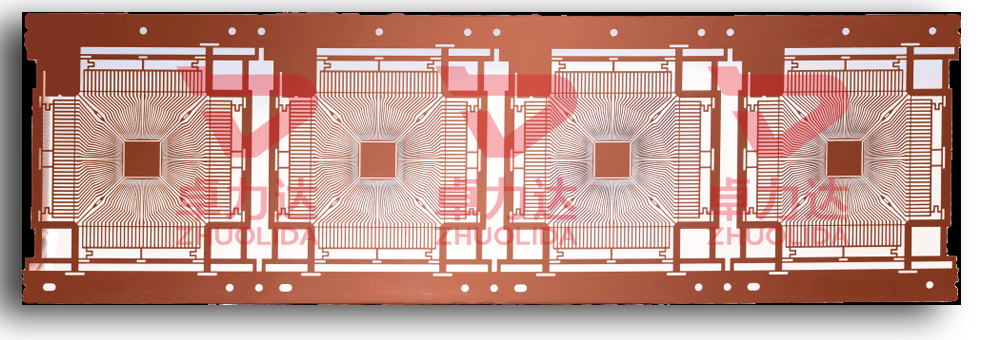

| 集成電路支架 / Integrated circuit(IC) lead frame 半導體集成電路使用引線框架 Semiconductor integrated circuits use lead frames. |
 |
